    風速計/風速儀

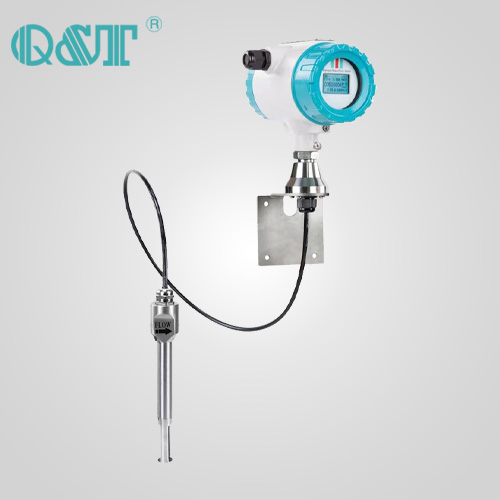

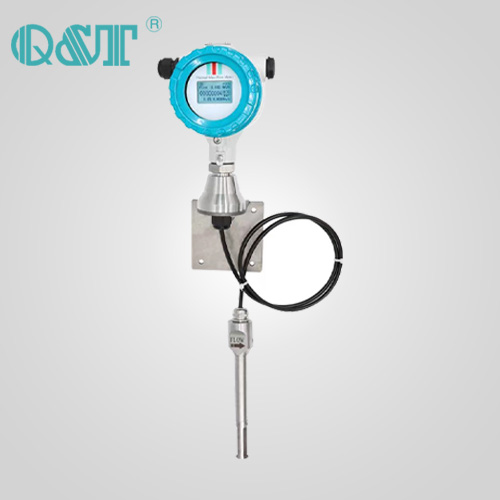

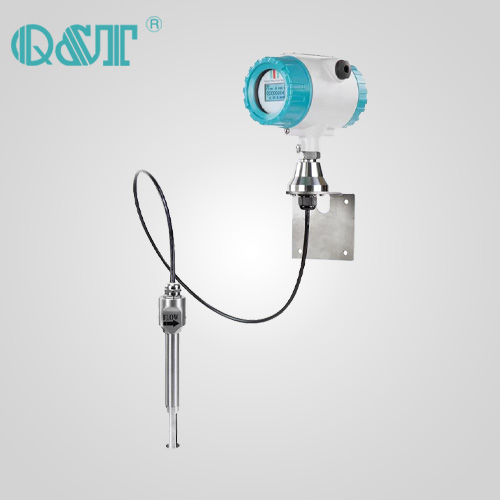

       風速流量計由一體式流量轉換器、流量傳感器組成。按流量傳感器類型式分為:插入式和管段式風速流量計。
    插入式風速流量計可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座,在底座上安裝1 寸不銹鋼球閥,而后用專用工具將管道打直徑為22mm的孔,打孔完畢后卸下專用工具,最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑:適用于DN50以上所有口徑。

    ?
    分享到:
    工作原理
    技術參數
    產品特點
    工作原理
    風速流量計是基于熱擴散原理而設計的流量?jī)x表.即利用流體流過發熱物體時發熱物體的熱量散失多少與流體的流量呈一定的比例關系.該系列流量計的傳感器有兩只標準級的RTD一只用來做熱源一只用來測量流體溫度當流體流動時兩者之間的溫度差與流量的大小成線性關系再通過微電子控制技術將這種關系轉換為測量流量信號的線性輸出。

    技術參數

    性能 技術參數
    結構形式 插入式 管道式
    測量介質 各種氣體(乙炔氣除外)
    管徑范圍 DN32以上口徑 DN15~DN200mm
    流速范圍 0.1~120Nm/s
    精確度 ±1~2.5%
    工作溫度 傳感器:-40℃~+220℃ 轉換器:-20℃~+45℃
    工作壓力 介質壓力≤2.5Mpa 介質壓力:4.0Mpa
    供電電源 DC24V或AC220V≤18W
    響應速度 1s
    輸出信號 4-20mA(光電隔離,最大負載500Ω)、脈沖、RS-485(光電隔離)、HART協議
    報警 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC
    供貨類型 分體結構、一體化結構
    管道材質 碳鋼、不銹鋼
    現場顯示 四行漢字液晶顯示
    顯示內容 質量流量、標況體積流量、累積流量、標準時間、累積運行時間,標準流速等
    防護等級 IP65
    傳感器材質 不銹鋼 不銹鋼、碳鋼







    產品特點
    QTM系列F風速流量計產品特點
    安裝方便,維修簡單雙向檢測,防振動
    多至24點流量測量
    輸出模擬量的校正多點非線性曲線修正
    寬量程比100:1
    流量與溫度同時檢測,切換顯示
    大口徑小流量測量,可做泄露檢測
    采用專有技術“雙平衡結構”封裝傳感器
    專有高濕、高溫算法,介質溫度可達500℃
    直接質量流量檢測,無需溫度壓力補償

    ?
