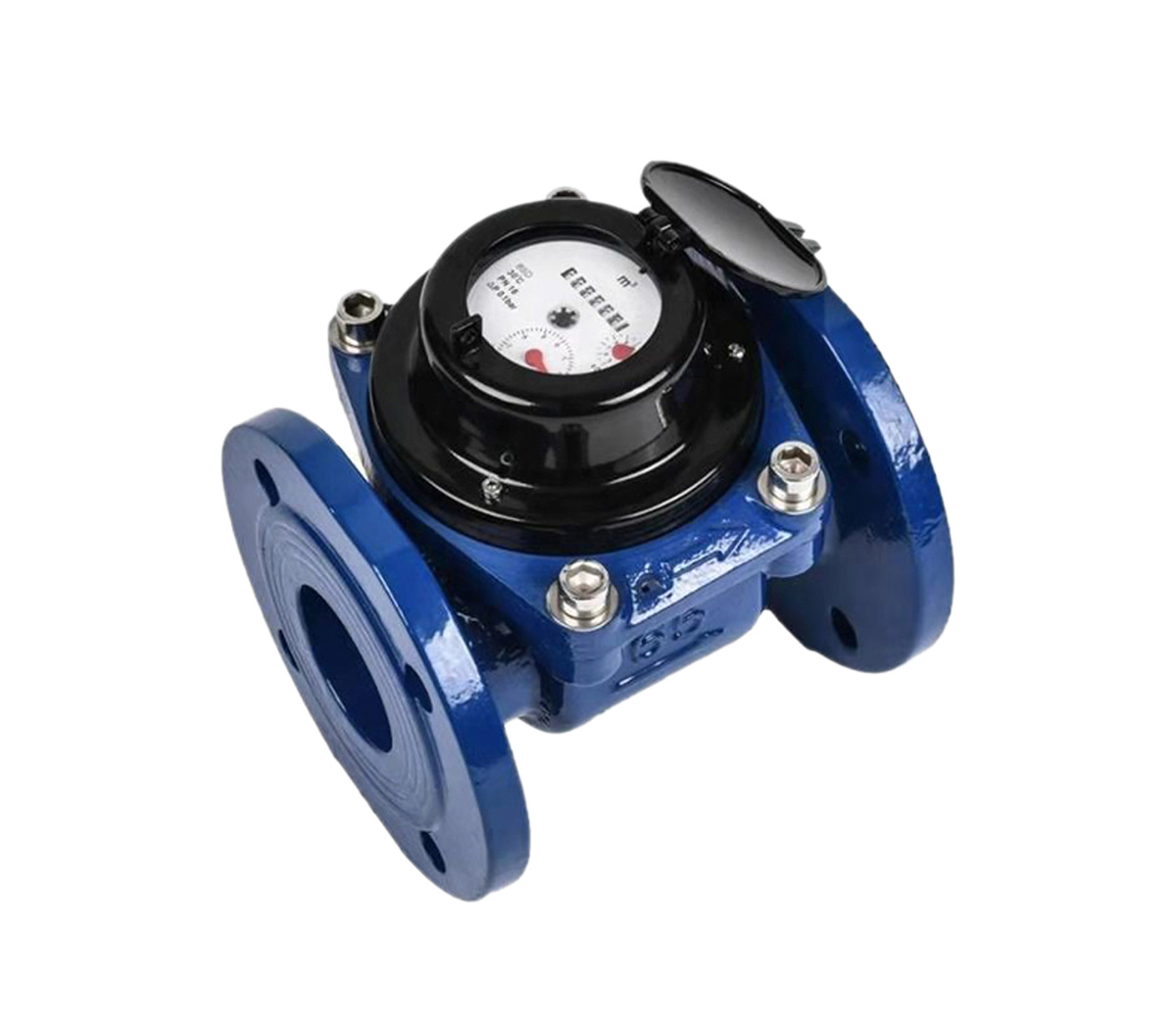

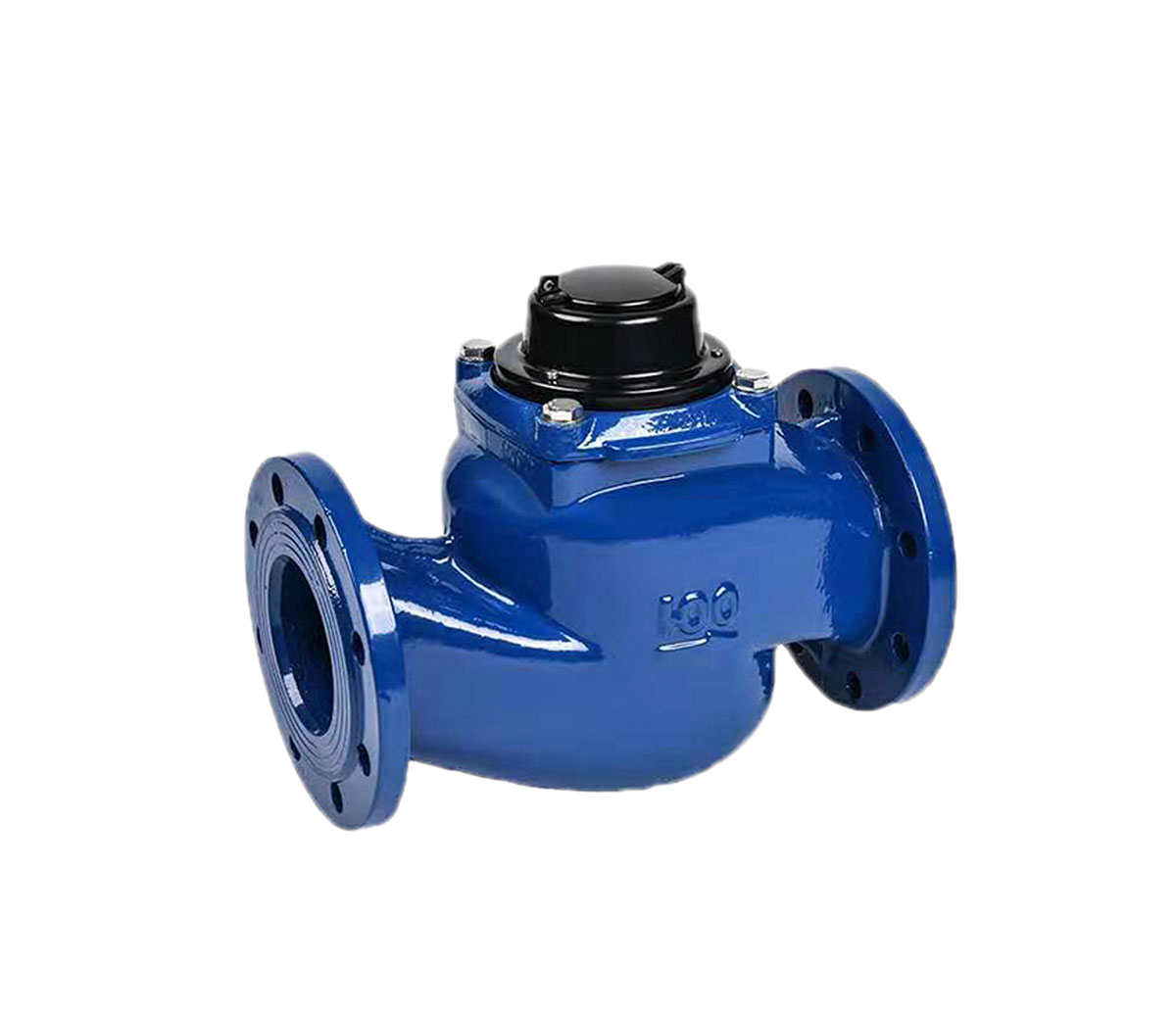

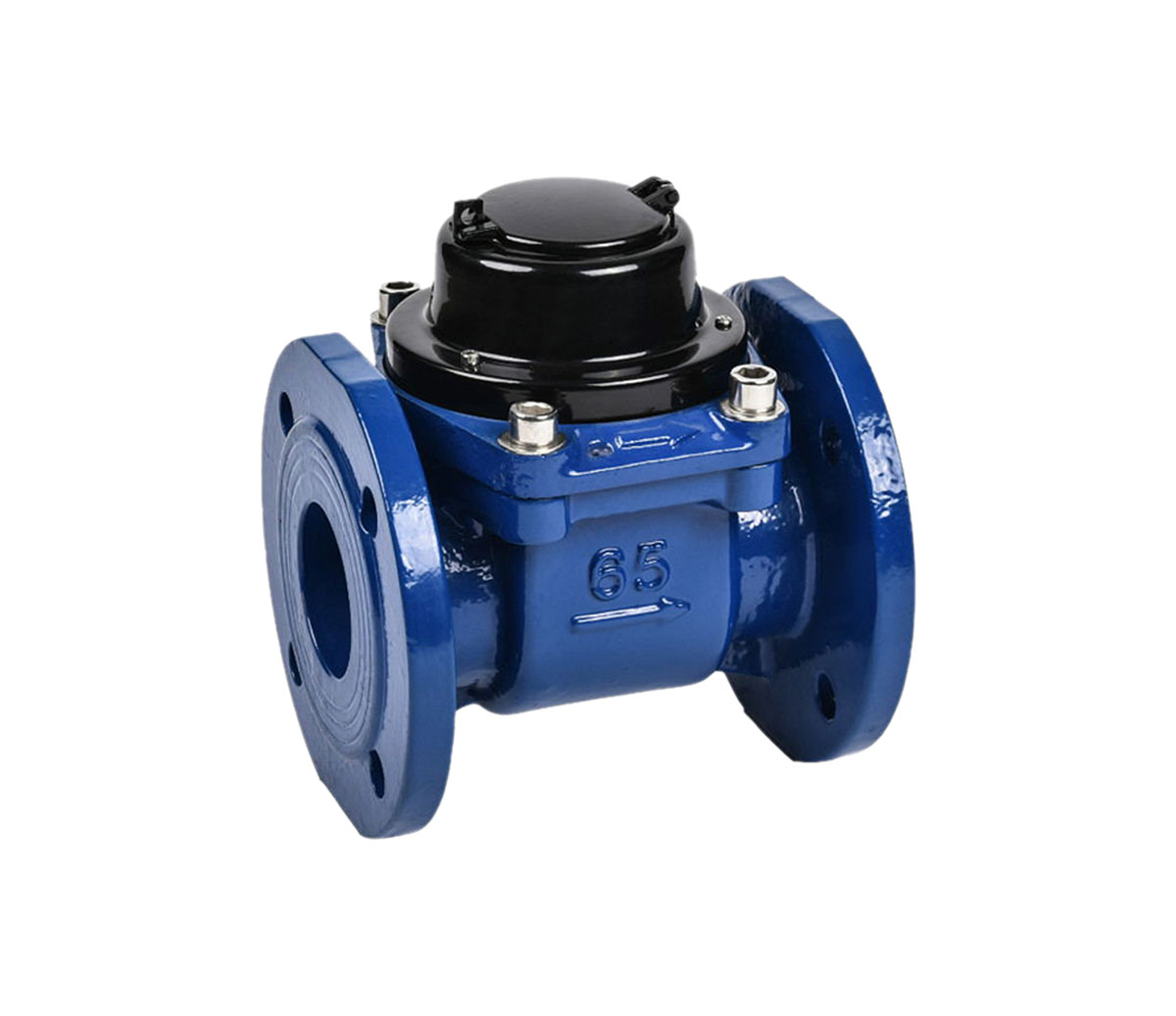

螺翼水表

我廠生產、經營的水表產品有旋翼式、螺翼式冷、熱水表、液封水表、滴水計數水表。各種規格型號的水表均是按照GB/T778.1～3-2007/ISO4064-1～3-2005《封閉式管道中水流量的測量飲用冷水水表和熱水水表》的要求制造，按照JJG162-2009水表檢定規程進行檢定。保證計量準確、性能可靠、靈敏度較高、結構緊湊、維護方便。
?

?：18223340054? 在線溝通

分享到:

產品簡介

工作原理

計量性能

安裝要求

產品簡介

●特點
1、直接讀取字輪數據，沒有累計誤差，不受抖動影響，基本實現“零”誤差抄讀。
2、采用低功耗設計，內部不設電源，平時不工作不耗電，只有度數時才瞬間供電。
3、智能化電子單元完全密封于計數器中，不受外界水及濕氣的侵蝕。
4、采用先進的數據編碼及效驗方式，通訊可靠性高。
5、采用總線方式，系統工程安裝簡單方便，維護少，節約在、成本。
6、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平。
7、采用故障診斷停機技術，保障整個網絡的安全。
8、與上位機系統可以靈活組網，既可以遠程自動抄表，也可以人工集中抄表。
本水表符合GB/T778.1～3－2007的標準。

●使用條件
溫度等級：T30 T30/90
流動剖面敏感度等級：U10 D5
壓力等級：1MPa   1.6Mpa
工作電源：DC10-14V（RS485）；DC32-42V（M-BUS)
工作環境：溫度0.1℃~80℃（冷水表最高30℃）  濕度；0~95％RH
與上位機通訊方式：a）RS-485現場總線；b）M-BUS現場總線；
工作電流：≤5mA（RS-485);≤10mA（M-BUS)
通訊傳輸速率：1200/2400 /9600bit/s；
通訊傳輸最大距離：1200m；
通訊規約；提供內部自定義協議、電力部DLT645（1997）協議、CJ/T188協議（建設部通用戶表通訊傳輸協議）。
總線引腳ESD保護超過10KV；
短路電流限制，總線開路、短路、空閑等故障保護。

工作原理

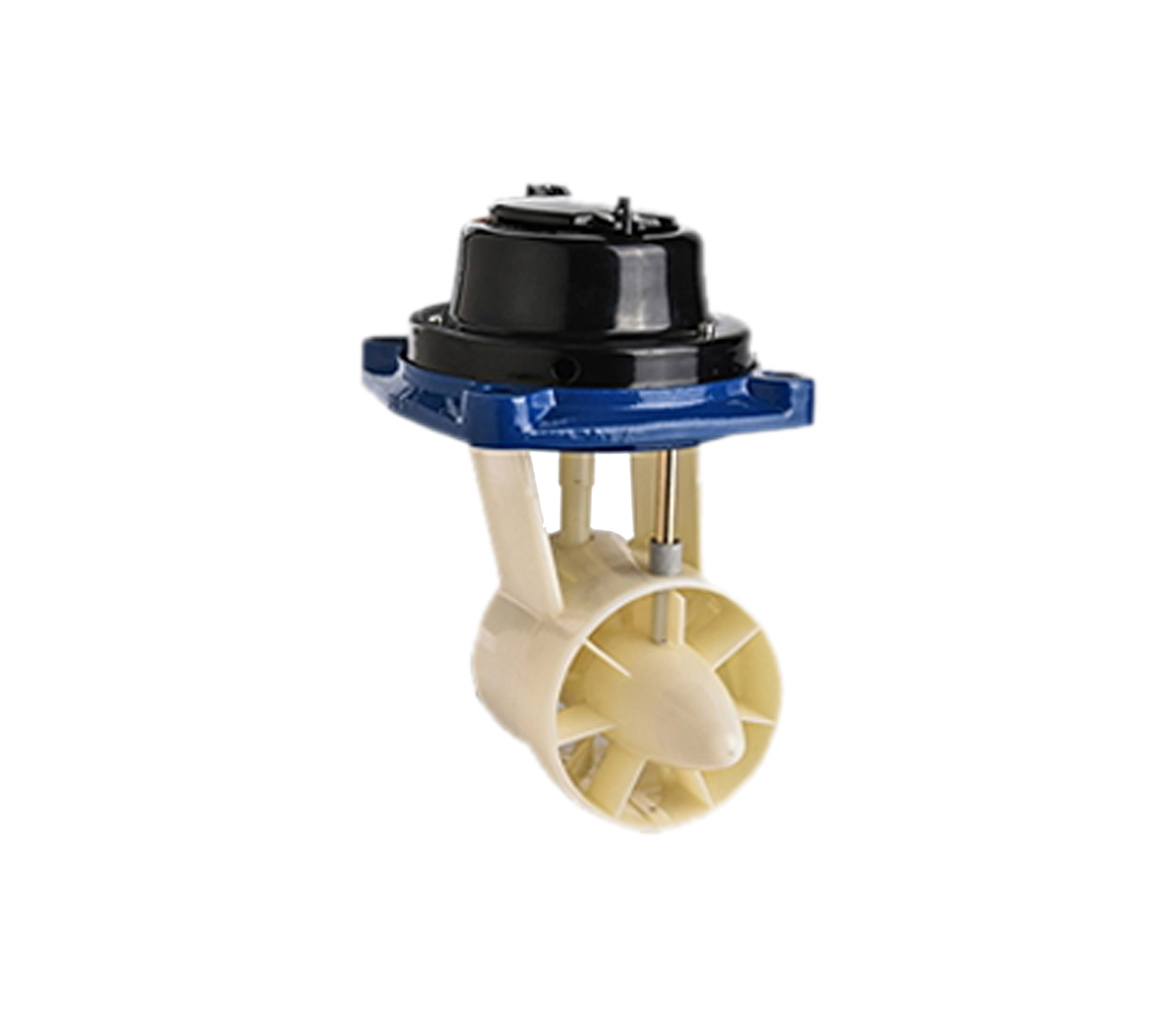

1、旋翼式、螺翼式水表的主要結構有表殼、表罩、表玻璃、計量機構、計數機構。
   2、水表的工作原理：旋翼式、螺翼式水表是利用流經水管中的水使水表的葉輪（葉輪的葉板有直板型或螺翼型）轉動（水的流速與葉輪的轉速成正比），通過計量機構、計數機構，測量、顯示流經水表的水體積。
   3、液封水表：該水表的指示機構用液體封裝，能保持水表讀數清晰。
   4、滴水計數水表:：表殼較高，水表的進水孔下移，表殼底部有一個直通葉輪盒的小孔通道，當流經水表的流量很小時，水流可通過小孔進入葉輪盒使葉輪轉動，完成滴水計量。

計量性能

公稱口徑 DN mm	Q3 m3/h	Q3/Q1	Q2/Q1	Q4/Q3	溫度等級	壓力等級	壓力損失等級	安裝方位	流動剖面敏感度等級	是否可以計量逆流
15	2.5	80	1.6	1.25	冷水表 T30 熱水表 T90	MAP10	△p63	水平H 垂直V	U10 D5	不能
20	4.0
25	6.3							水平H
40	16
50	25
80	40	16	4		冷水表 T30
100	63
150	80

Q1-最小流量：水表使用的下限流量；
Q2-分界流量：在常用流量和最小流量之間，把水表的流量范圍分為高區和低區的流量；
Q3-常用流量：水表允許長期工作的流量；
Q4-過載流量：水表使用的上限流量，在此流量下不允許水表長時間工作，一天內不超過1h。

安裝要求

1、水表的選用依據：
（1）選擇水表規格時應首先了解水表通常情況下使用流量的大小、水源溫度和壓力，然后確定常用流量Q3和合適的量程比Q3/Q1。一般使用流量應在Q3+Q2 的一半和Q3之間為好。
（2）根據便于抄表和管理的要求選擇適合的水表指示型式。
（3）考慮安裝、維修的方便和對水質的適應性應正確選擇水表的規格型號。
2、水表的安裝要求：
（1）對在新鋪設的管道上安裝的水表，安裝前必須將管道內雜物沖洗干凈，并考慮現場的使用條件。
（2）室外安裝的水表應考慮防曝曬、防冰凍、防污染、防腐蝕、防泥沙、防水淹、防盜等。一般應安裝保護盒。
（3）對工業用水表如裝在鍋爐附近，表后應加裝止逆閥，防止熱水倒流。
（4）水表安裝時，表殼上箭頭必須與管道內流水方向一致，兩端的直管道必須同軸，必要時在管道上加整直裝置、支架給以保證。水表的表盤向上，不許傾斜。
（5）水龍頭應高于水表，水表上下游應安裝控制閥。水表上游應安裝放氣閥、需要時安裝過濾器，以保證水表始終充滿水，水質清潔、無氣體。
（6）應有措施保證水表不受浪涌、水錘等不利條件影響，造成水表的損壞。
（7）安裝時水表前的直管段長度應大于水表公稱口徑的10倍，水表后的直管段長度應大于水表公稱口徑的5倍。
3、水表的使用維護：
（1）水表使用時應保證管道充滿水、無氣體，各接頭、管道不許滲漏,閥門打開不可過快。
（2）定期對水表進行維護、檢查，檢查的內容包括：水表接頭和管道有無滲漏；水表運行是否正常，靈敏指針是否轉動；水表玻璃是否清晰或妨礙正常讀數；
（3）按管理部門的規定，定期進行周期檢定或更換。
（4）水表如發生故障，用戶不得自行拆修。
（5）嚴禁水表在過載流量下長時間使用。
